Neubau der Vechtebrücke, Laar

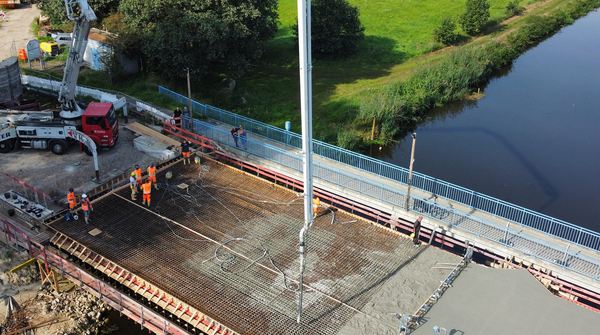

Lindschulte plante den Ersatzneubau der Brücke über die Vechte im Zuge der K 20. Das geplante Bauwerk ist eine dreifeldrige Stahlbetonbrücke. Der Überbau besteht aus einer Stahlbetonplatte, die biegesteif mit zwei 1,00 m dicken Pfeilerscheiben zu einem Rahmensystem verbunden ist.

Facts & Figures

Fertigstellung

2023

Leistungen

Objektplanung LP 1 - 9, Tragwerksplanung LP 1 - 6, Landschaftspflegerischer Fachbeitrag, Wassertechnischer Fachbeitrag, Verkehrsplanung, Örtliche Bauüberwachung

Bauherr

Landkreis Grafschaft Bentheim

Standort

Laar
Deutschland

An den Endauflagern erfolgt die Lagerung des Überbaus mittels Elastomerlagern, wobei kastenförmige Widerlager als Endauflager dienen. Die Stirnseiten der Pfeiler sind gerundet, was sowohl gestalterisch als auch konstruktiv vorteilhaft ist. Dieses Brückensystem zeichnet sich durch seine wirtschaftliche Umsetzbarkeit und technische Eignung aus und fügt sich harmonisch in die Umgebung ein.

Für die Geländer ist eine individuelle Gestaltung vorgesehen, die eine horizontale Seilverspannung einschließt. Der Geländerholm wird mit einem Abstand von mehr als 15 cm vorgebaut, um einen Schutz vor Überklettern zu gewährleisten. Weitere konkrete Details sind den Entwurfsplänen zu entnehmen. Der Abschluss des Geländers orientiert sich an die Richtzeichnung Gel 19. Die sichtbaren Flächen des Überbaus, der Widerlager und der Pfeiler werden in Sichtbeton ausgeführt und erhalten eine gehobelte Brettschalung.
